高精度线性锂电池芯片JW1069

2023-03-03 16:34      高精度线性锂电池芯片   产品型号:JW1069    浏览次数:(

  JW1069是一款完整的单节锂离子电池采用恒定电流/恒定电压的线性锂电池芯片组成的充电器。其底部带有散热片的SOP8封装与较少的外部元件数目,使得JW1069成为便携式应用的理想选择,JW1069可以适合USB电源和适配器电源工作。
   由于采用了内部PMOSFET架构,加上防倒充电路,所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.22V,而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终充电压之后降至设定电流值1/10时JW1069将自动终止充电循环。JW1069在有电源时也可置于停机模式,以而将供电电流降至25uA。JW1069的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。


 JW1069应用领域:
* 移动电源

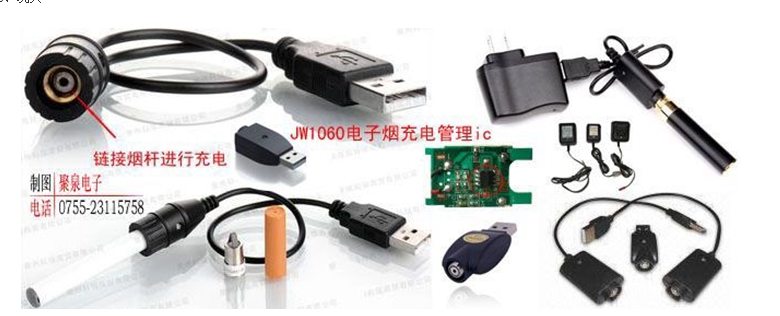

* 电子烟充电器
* 玩具
