移动电源方案，充电宝常用ic芯片 JW3263_聚泉鑫
2023-10-10 22:32 JW3263 移动电源方案，充电宝常用ic芯片 浏览次数：（）
移动电源方案
JW3263是我们九月份开始推出的新产品，与其它产品的不同之处在于，移动电源ic芯片的功能更加强大，其中在充电和升压功能方面我们做了z*的技术调整。
1、充电功能
充电功能包含着电流的设定、充电软启动功能、动态路径调整功能、按键测试功能等方面的设计。电流的设定是由芯片的SNS引脚和BAT引脚之间的采样电阻RS来设定，可以精准的控制电流量；充电软启动设定是为了控制电流进入恒流状态后，电流增大，避免瞬间大电流冲击引起其它问题；动态路径调整功能的作用，可以保证USB端负载的优先供电，当充电过程中，输出USB同时带有负载，会控制系统给电池充电同时供电给负载；按键测试功能的设定，是为了当移动电源充电时，短按按键，芯片会控制关闭充电，检测是否有便携设备按在USB口，如果有则优先对其供电，如果没有，经过16S后恢复充电。
2、升压功能
升压功能是最重要的一个模块，它的性能主要体现在充放电保护功能方面。具有同步升压功能，可将单节锂电池2.9V 到4.2V 之间的电压升压到5V 输出，给负载供电。
3、电量显示功能
可以恒流驱动4 路LED 灯，每路电流为2.5mA，以LED 灯的亮灭变化表示电池电量。
4、手机亮起功能
长按按键可以控制WLED 引脚切换高低电平，驱动外部MOS 点亮手或关闭电筒。如果不需要此功能，也可
将WLED 脚接地屏蔽此功能。
5、待机功能
当一个灯以4Hz 频率开始闪烁时，表示系统内部电池电量不足（即电池电压已经低于2.9V），需要充
电，这时升压系统已经关闭，LED 灯闪烁4 秒钟后，系统进入待机状态。
6、不充电功能
在无电源的情况下，短按按键，启动5V 升压系统给负载供电，同时LED 灯显示当前电量，维持时间约
为8 秒钟，之后LED 灯自动关闭，如果在8 秒。

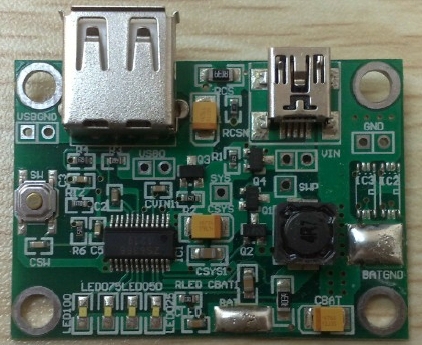

移动电源方案DEMO测试板图：
